Poliedro Ambo

Kepler y los poliedros rectificados =ambo de poliedros de Conway

1. La operación geométrica de «rectificación» de un poliedro

En geometría moderna (especialmente a partir de los trabajos de Coxeter y la notación de Conway), “rectificar” un poliedro (P) es una operación que produce un nuevo poliedro ( operatorname{rect}(P) ), cuyos vértices son los puntos medios de las aristas de (P).

¿Cómo se construye?

1. “Toma los puntos medios de cada arista” del poliedro original.

2. “Estos puntos se convierten en los vértices” del nuevo poliedro.

3. “Las caras originales” quedan reducidas a nuevas caras, con el mismo número de lados pero más pequeñas (están «truncadas hasta la mitad de las aristas»).

4. “Los vértices originales” desaparecen; en su lugar, por cada vértice del poliedro original aparece una nueva cara. Esa nueva cara tiene tantos lados como aristas convergían en el vértice original (es decir, una cara de tipo (n)-gonal donde (n) es el grado del vértice).

Por tanto, la rectificación transforma:

- Caras de (n) lados → Caras de (n) lados (más pequeñas).

- Vértices de grado (m) → Caras de (m) lados.

Esto preserva la simetría original.

Propiedades clave

- La rectificación de un poliedro y la de su dual dan “el mismo resultado”. Por ejemplo, el cubo y el octaedro (duales entre sí) rectificados producen el mismo cuboctaedro. El dodecaedro y el icosaedro dan el icosidodecaedro.

- Es equivalente a un “truncamiento completo” (hasta el punto medio de las aristas).

- En términos de Conway, la operación se llama “ambo” (a)

Ejemplos

| Poliedro original | Poliedro rectificado | Caras del rectificado |

| Tetraedro | Octaedro (regular) | 8 triángulos (3 por cada vértice del tetraedro + 4 triángulos de las caras originales?) *Nota: el tetraedro rectificado es el octaedro, sus caras son los 4 triángulos de las caras originales y los 4 triángulos de los vértices, total 8. |

| Cubo | Cuboctaedro | 8 triángulos (por los 8 vértices del cubo) + 6 cuadrados (caras originales reducidas) |

| Octaedro | Cuboctaedro | 6 cuadrados (por los 6 vértices del octaedro) + 8 triángulos (caras originales reducidas) → El mismo cuboctaedro |

| Dodecaedro | Icosidodecaedro | 20 triángulos (por los 20 vértices) + 12 pentágonos (caras originales) |

| Icosaedro | Icosidodecaedro | 12 pentágonos (por los 12 vértices) + 20 triángulos (caras originales) → Mismo sólido |

2. Kepler y los poliedros rectificados

Aunque la palabra «rectificación» en el sentido moderno no aparece en sus textos, el proceso geométrico que he descrito es exactamente lo que Johannes Kepler exploró en su libro “Harmonices Mundi” (1619, *Las armonías del mundo*), Libros I y II.

Redescubrimiento de los sólidos arquimedianos

Los 13 sólidos arquimedianos (poliedros convexos con caras regulares de dos o más tipos, vértices idénticos) habían sido descritos por Arquímedes, pero su obra se perdió y solo se conocían referencias en Pappus. “Kepler los reconstruyó todos” y los presentó sistemáticamente por primera vez en la era moderna, con nombres que en muchos casos perduran.

Para él eran «“figuras perfectas de segundo orden”» (los platónicos eran de primer orden). Kepler mostró cómo obtenerlos a partir de los platónicos mediante truncamientos, cortes en los vértices y en las aristas.

Entre esos 13, dos son precisamente los que hoy llamamos “rectificados”:

- El “cuboctaedro”: Kepler lo llamó *cubo truncado y octaedro truncado a la vez*, porque observó que truncando el cubo por los puntos medios de las aristas y truncando el octaedro de igual manera se obtiene el mismo sólido. Lo consideró una fusión de ambos truncamientos.

- El “icosidodecaedro”: Misma relación entre dodecaedro e icosaedro. Kepler lo describe explícitamente como un cuerpo que se puede generar «truncando el dodecaedro o el icosaedro hasta que las aristas se conviertan en puntos», es decir, hasta los puntos medios.

La construcción kepleriana paso a paso (ejemplo cubo → cuboctaedro)

Kepler en *Harmonices Mundi*, Libro II, proposición XXVIII, describe el truncamiento del cubo:

1. Sobre cada arista del cubo marca dos puntos que la dividan según la proporción extrema y media (áurea) o bien, en el caso límite, exactamente en el medio.

2. Corta planos que pasen por esos puntos, eliminando las esquinas del cubo.

3. Si cortas a la mitad de la arista, las caras cuadradas originales se convierten en cuadrados más pequeños, y en cada antiguo vértice aparece un triángulo equilátero. El resultado es un sólido con 6 cuadrados y 8 triángulos: el cuboctaedro.

Kepler no se limitó a la construcción; también “calculó propiedades métricas” (aristas, radios de esferas inscrita y circunscrita) en función del radio original, y exploró cómo estos sólidos podían inscribirse unos en otros.

Nomenclatura kepleriana y notación

Kepler usó nombres descriptivos latinos:

- “Cuboctaedro” (de *cubus* + *octaedron*) → *cuboctaedron*.

- “Icosidodecaedro” (*icosaedron* + *dodecaedron*) → *icosidodecaedron*.

Estos nombres fueron adoptados por la tradición posterior y son los que usamos hoy.

Poliedros estrellados y la operación de rectificación

Kepler también descubrió los dos “poliedros regulares estrellados” (la *stella octangula* y los hoy llamados sólidos de Kepler-Poinsot: el pequeño dodecaedro estrellado y el gran dodecaedro estrellado). Aunque no son rectificados directos, su obtención implicaba procesos de facetación y extensión de caras, que en la teoría moderna están emparentados con las operaciones de rectificación y truncamiento en espacios de simetría.

Cuando en geometría moderna hablamos de «rectificar un poliedro», el resultado son justamente los sólidos arquimedianos que Kepler redescubrió y describió con el método de truncamiento completo hasta el punto medio

En síntesis ampliada

- “Rectificación (moderna)”: operación que crea un poliedro cuyos vértices son los puntos medios de las aristas del original. Transforma caras originales en versiones reducidas y vértices en nuevas caras. Es un caso particular de truncamiento total.

- Kepler reconstruyó los 13 arquimedianos, entre ellos el “cuboctaedro” y el “icosidodecaedro”, que son exactamente los rectificados del cubo/octaedro y del dodecaedro/icosaedro. Los obtuvo mediante truncamientos simétricos que coinciden con la rectificación moderna.

- Su tratado *Harmonices Mundi* proporciona la primera clasificación, nomenclatura y estudio métrico de estos poliedros, sentando las bases para el desarrollo posterior de la geometría de operadores sobre poliedros.

La tabla con los “13 sólidos arquimedianos” en notación de Conway y la descripción que hizo Kepler de cada uno. Tomaré como semilla los poliedros platónicos: T (tetraedro), C (cubo), O (octaedro), D (dodecaedro), I (icosaedro).

Los 13 sólidos arquimedianos según Kepler y en notación de Conway

Sólido arquimediano (nombre moderno) | Nombre que le dio Kepler | Notación de Conway | Cómo lo construyó / describió Kepler |

| 3 | “Octaedro truncado” | *Octaëdron truncum* | “tO” | Truncar los vértices del octaedro; las caras triangulares se vuelven hexágonos y los vértices truncados dan cuadrados. Kepler destacó que es el único arquimediano que tesela el espacio. |

| 5 | “Icosaedro truncado” | *Icosaëdron truncum* | “tI” | Truncar el icosaedro; las caras triangulares se vuelven hexágonos regulares y los vértices cortados dan pentágonos. Kepler lo reconoció, aunque es más famoso por su asociación con el fullereno. |

| 6 | “Cuboctaedro” | *Cuboctaëdron* | “aC” (= aO) | Truncar el cubo *exactamente por la mitad de las aristas* (o hacer lo mismo con el octaedro). Las caras cuadradas se reducen y los vértices dan triángulos. Kepler observó que es el punto de unión entre cubo y octaedro. |

| 8 | “Rombicuboctaedro” (pequeño) | *Rhombicuboctaëdron* | “eC” (= eO) | «Expandir» el cubo: separar cada cara, añadir un rectángulo por cada arista y un cuadrado por cada vértice original. Kepler lo describió como un truncamiento suave, donde las caras no se retiran del todo sino que se añaden cinturones de cuadrados. |

| 9 | “Rombicosidodecaedro” (pequeño) | *Rhombicosidodecaëdron* | “eD” (= eI) | Expansión del dodecaedro: cada pentágono se aleja, cada arista da un cuadrado y cada vértice un triángulo. Kepler lo consideró una figura «aún más perfecta» por su riqueza simétrica. |

| 10 | “Gran rombicuboctaedro” (cuboctaedro truncado) | *Truncum Cuboctaëdron* | “bC” (= bO) | Truncar el cuboctaedro (o aplicar un bevel al cubo). Resultan octógonos, hexágonos y cuadrados. Kepler dice que es un truncamiento más profundo del cubo, más allá del cuboctaedro. |

| 11 | “Gran rombicosidodecaedro” (icosidodecaedro truncado) | *Truncum Icosidodecaëdron* | “bD” (= bI) | Análogamente, truncar el icosidodecaedro. Proporciona decágonos, hexágonos y cuadrados. Kepler lo obtuvo mediante «corte extremo de las esquinas». |

| 12 | “Cubo ñato” (snub cube) | *Cubus simus* | “sC” | Se obtiene «retorciendo» las caras del cubo y llenando los huecos con triángulos. Kepler lo describió como un sólido donde las caras originales giran y cada arista antigua se convierte en dos triángulos. Es quiral, existe en dos formas especulares. |

| 13 | “Dodecaedro ñato” (snub dodecahedron) | *Dodecaëdron simum* | “sD” | Igual que el cubo ñato pero a partir del dodecaedro. Kepler lo consideró legítimo como figura de segundo orden, aunque su construcción es más compleja. |

Observaciones importantes

- “Notación de Conway”: las letras indican operadores aplicados a un sólido platónico inicial:

- “t” = truncar (cortar vértices)

- “a” = ambo / rectificar (puntos medios de las aristas)

- “b” = bevel (biselear, equivale a t∘a)

- “e” = expandir (separar caras y añadir cinturones de cuadrados o triángulos)

- “s” = snub (retorcer y rellenar con triángulos)

- La igualdad entre semillas (ej. aC = aO) refleja la dualidad: cubo y octaedro son duales, y al rectificarlos dan el mismo sólido; igual dodecaedro e icosaedro.

- Los nombres “rhombi-”, “cuboctaedro”, “icosidodecaedro” y “simus” son exactamente los que acuñó Kepler en ·Harmonices Mundi· (1619) y han llegado hasta nuestros días. Su clasificación es la primera completa y marcó el renacer de la geometría de los poliedros semirregulares.

- Kepler no usó la palabra «rectificación» para poliedros, pero su descripción de «truncar hasta la mitad de las aristas» es “exactamente” la operación “ambo (a)” de Conway, la rectificación actual. Por tanto, los sólidos arquimedianos que hoy llamamos *rectificados* (cuboctaedro e icosidodecaedro) son los “ambos” keplerianos.

Significado básico: En su forma más simple, el proceso Ambo es una operación que toma un poliedro y produce un nuevo poliedro cuyos vértices son los puntos medios de las aristas del poliedro original. Imaginemos cada arista de un poliedro. Ahora marquemos su punto medio. Si conectamos todos estos puntos medios de una manera específica (que se explica más adelante), obtendremos un nuevo poliedro: el Ambo del original.

Proceso paso a paso:

Para aplicar el proceso Ambo a un poliedro, se siguen estos pasos:

Identificar los nuevos vértices: Los nuevos vértices son exactamente los puntos medios de todas las aristas del poliedro original.

Conectar los vértices: Para formar las caras del nuevo poliedro, los nuevos vértices se conectan según esta regla: Dos nuevos vértices (puntos medios) se conectan para formar una arista Ambo si las aristas originales de las que provienen compartían la misma cara en el poliedro original.

Tipo de poliedro resultante: El poliedro ambo es siempre un poliedro de vértices uniformemente agrupados, lo que significa que todos sus vértices son idénticos por grupos.

Relación con el original: El ambo tiene una cara por cada cara del poliedro original. Sin embargo, si la cara original tenía n lados, la nueva cara correspondiente tendrá n lados, pero será más pequeña y estará "recortada" (permaneciendo en el centro de la cara original).

El ambo tiene una cara por cada vértice del poliedro original. Cada vértice del original, donde había m aristas, se convierte en una nueva cara de m lados en el ambo.

En notación: Ambo(Ambo(P)) es similar a P.

Ejemplos prácticos:

Ambo del cubo. Poliedro original: Cubo (6 caras cuadradas, 8 vértices, 12 aristas). Proceso: Se toman los puntos medios de las 12 aristas del cubo.

Poliedro ambo resultante: Un cuboctaedro. Tiene 12 vértices (uno por cada arista del cubo). Tiene 14 caras: 6 cuadrados (provenientes de las 6 caras del cubo) y 8 triangulares (provenientes de los 8 vértices del cubo). Todos sus vértices son idénticos: en cada uno convergen un cuadrado y dos triángulos.

2. Ambo del Octaedro Poliedro original: Octaedro (8 caras triangulares, 6 vértices, 12 aristas). Proceso: Se toman los puntos medios de las 12 aristas del octaedro. Poliedro ambo resultante: Nuevamente, un cuboctaedro.

Esto muestra que el cubo y el octaedro (que son poliedros duales) producen el mismo poliedro.

3. Ambo del Dodecaedro

Poliedro original: Dodecaedro (12 caras pentagonales). Poliedro ambo resultante: Un icosidodecaedro. Tiene 30 vértices (correspondientes a las 30 aristas del dodecaedro). Posee 32 caras: 12 pentagonales y 20 triangulares.

Relación con otros operadores y aplicaciones:

El proceso de Ambo es fundamental en la teoría de poliedros y es uno de los operadores de Conway, nombrado en honor al matemático John Horton Conway.

Estos operadores (como "rectificar", "truncar", "expandir", etc.) permiten generar una inmensa familia de poliedros a partir de los sólidos platónicos. El proceso de Ambo es, de hecho, idéntico al proceso de rectificación, donde los vértices del poliedro original se "cortan" hasta que el plano de corte alcanza exactamente los puntos medios de todas las aristas. Su aplicación más conocida es el primer paso en la construcción de un balón de fútbol (icosaedro truncado) o fullerenos (moléculas de carbono), partiendo de un icosaedro y aplicando operaciones que incluyen el proceso de Ambo/rectificación

Resumen

En esencia, el ambo es un proceso de transformación geométrica que: Reduce la simetría del poliedro a vértices uniformes entre sí.

Crea un poliedro intermedio entre un poliedro y su dual. Aumenta el número de caras (sumando las caras y los vértices del original). Es una herramienta fundamental para generar y clasificar poliedros complejos a partir de otros más simples.

El origen de la palabra "ambo" en este contexto geométrico es muy específico y está directamente vinculado al trabajo del matemático John Horton Conway.

Origen directo: John Horton Conway El término "ambo" fue acuñado por el prolífico y brillante matemático John Horton Conway (1937-2020) como parte de su sistema de operadores poliédricos. Conway, conocido por su estilo lúdico y creativo para nombrar conceptos matemáticos, desarrolló una notación donde letras o sílabas simples representan operaciones fundamentales que se pueden aplicar a un poliedro para generar uno nuevo.

Etimología y significado del término

La palabra «ambos» proviene del latín, donde significa «ambos». ¿Por qué Conway eligió este término?

La razón es profundamente descriptiva y captura la esencia misma de la operación: el poliedro resultante de la operación «ambos» puede considerarse perteneciente a ambos poliedros: el original y su dual.

Tomemos el ejemplo clásico: ambo de un cubo es un cuboctaedro, y ambo de un octaedro (que es el dual del cubo) también es un cuboctaedro. El cuboctaedro resultante es, por lo tanto, una especie de «híbrido» o «estado intermedio» que comparte características de ambos poliedros progenitores (el cubo y el octaedro). Es un poliedro casi regular que se sitúa justo en el medio del par dual. En esencia, el poliedro «ambo» es el «hijo» que hereda por igual las propiedades de ambos progenitores (el sólido y su dual).

En notación: Ambo(Ambo(P)) es similar a P.

Relación con otros operadores y aplicaciones: El proceso ambo es fundamental en la teoría de poliedros y es uno de los operadores de Conway, nombrado en honor al matemático John Horton Conway. Estos operadores (como "rectificar", "truncar", "expandir", etc.) permiten generar una inmensa familia de poliedros a partir de los sólidos platónicos. El ambo es, de hecho, idéntico al proceso de rectificación, donde los vértices del poliedro original se "cortan" hasta que el plano de corte alcanza exactamente los puntos medios de todas las aristas.

Aplicación más conocida: Es el primer paso en la construcción de un balón de fútbol (icosaedro truncado) o fullerenos (moléculas de carbono), partiendo de un icosaedro y aplicando operaciones que incluyen el ambo/rectificación.

Resumen: En esencia, el ambo es un proceso de transformación geométrica que:

Reduce la simetría del poliedro a vértices uniformes entre sí. Crea un poliedro intermedio entre un poliedro y su dual. Aumenta el número de caras (sumando las caras y los vértices del original). Es una herramienta fundamental para generar y clasificar poliedros complejos a partir de otros más simples.

El origen de la palabra "ambo" en este contexto geométrico es muy específico y está directamente vinculado al trabajo del matemático John Horton Conway.

Origen directo: John Horton Conway. El término "ambo" fue acuñado por el prolífico y brillante matemático John Horton Conway (1937-2020) como parte de su sistema de operadores poliédricos. Conway, conocido por su estilo lúdico y creativo para nombrar conceptos matemáticos, desarrolló una notación donde letras o sílabas simples representan operaciones fundamentales que se pueden aplicar a un poliedro para generar uno nuevo.

Etimología y significado del término

La palabra "ambo" proviene del latín, donde significa "ambos". ¿Por qué Conway eligió esta palabra? La razón es profundamente descriptiva y captura la esencia misma de la operación: el poliedro resultante de la operación ambo puede considerarse perteneciente a ambos poliedros: el original y su dual. Tomemos el ejemplo clásico: el ambo de un cubo es un cuboctaedro, y el ambo de un octaedro (que es el dual del cubo) también es un cuboctaedro. El cuboctaedro resultante es, por lo tanto, una especie de "híbrido" o "estado intermedio" que comparte características de ambos poliedros progenitores (el cubo y el octaedro).

Es un poliedro cuasi-regular que se sitúa justo en el medio del par dual. En esencia, el poliedro ambo es el "hijo" que hereda por igual las propiedades de "ambos" progenitores (el sólido y su dual). En la notación de Conway, los operadores se aplican como una cadena de letras a la descripción de un poliedro semilla (por ejemplo, "T" para tetraedro, "C" para cubo, "O" para octaedro, "D" para dodecaedro, "I" para icosaedro). El operador "a" (ambos) es uno de los más fundamentales. Por ejemplo: aC significa "ambo del cubo", que es el cuboctaedro. aO significa "ambo del octaedro", que también es el cuboctaedro. aD (ambo del dodecaedro) produce el icosidodecaedro.

Resumen: Creador: John Horton Conway. Idioma de origen: latín. Significado literal: "Ambos". Razón de su nombre: Porque el poliedro resultante actúa como un punto intermedio o común entre un poliedro y su dual, compartiendo propiedades de ambos. Es un ejemplo perfecto del genio de Conway: un término breve, memorable y profundamente descriptivo que resume la esencia de una transformación geométrica compleja.

Tabla Comparativa Resumen

	Regulares	Poliedros Uniformes	Poliedros de Johnson
Caras	Un solo tipo de cara regular	Caras regulares (distintas)	Caras regulares (distintas)
Vértices	Un solo tipo de vértice	Vértice-transitivos	No vértices-transitivos
Simetría	La mayor simetría	Alta simetría global. Todos los vértices son idénticos.	Baja ou simetría local. Los vértices son de diferentes tipos.
Número	5	75 (con series infinitas de prismas/antiprismas).	92 (finitos)
Incluyen	Sólidos Platónicos	Sólidos Platónicos, Arquimedianos, prismas y antiprismas	Pirámides, cúpulas, rotondas y combinaciones de ellas.

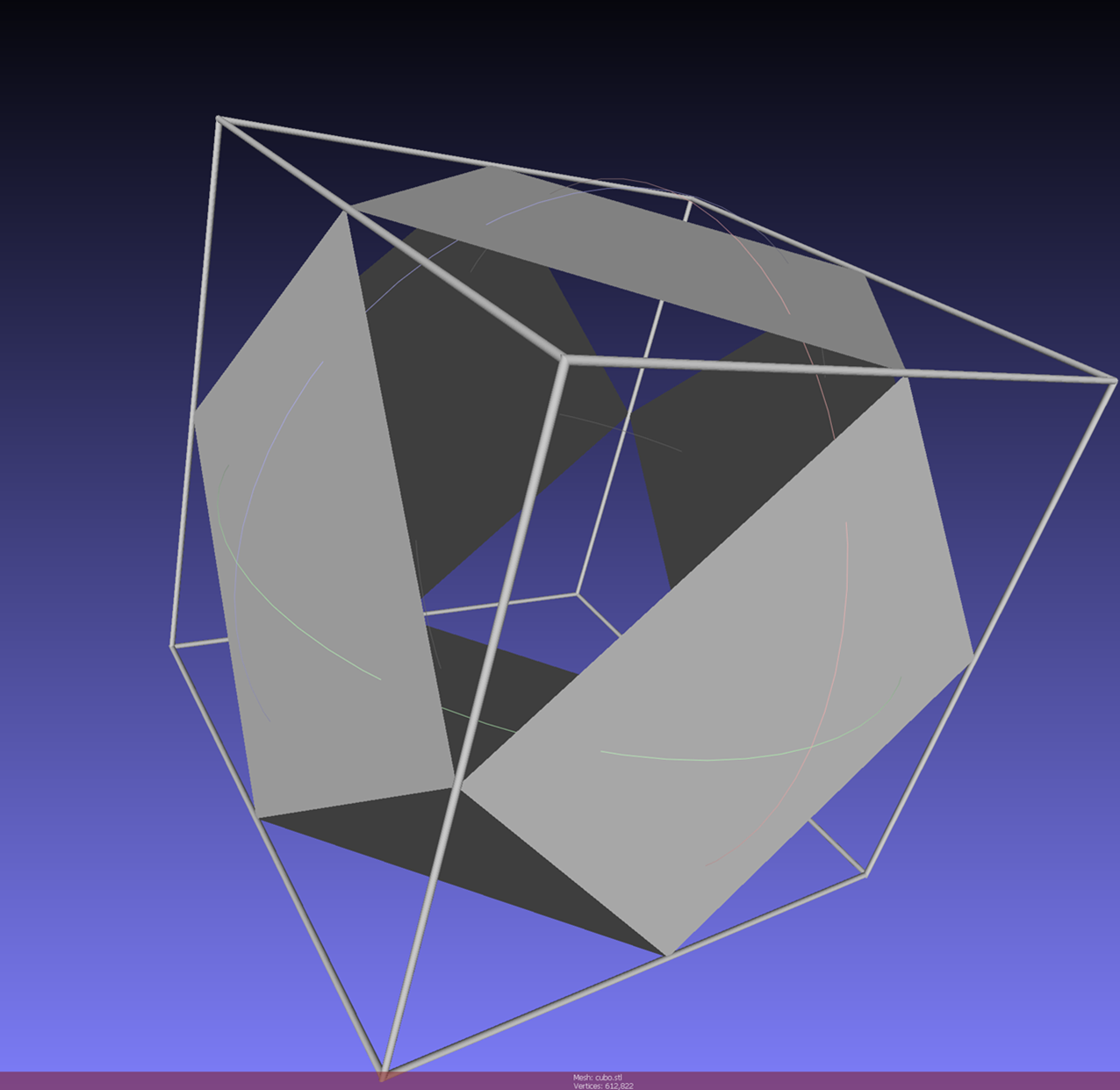

Ambo parcial de las caras del cubo

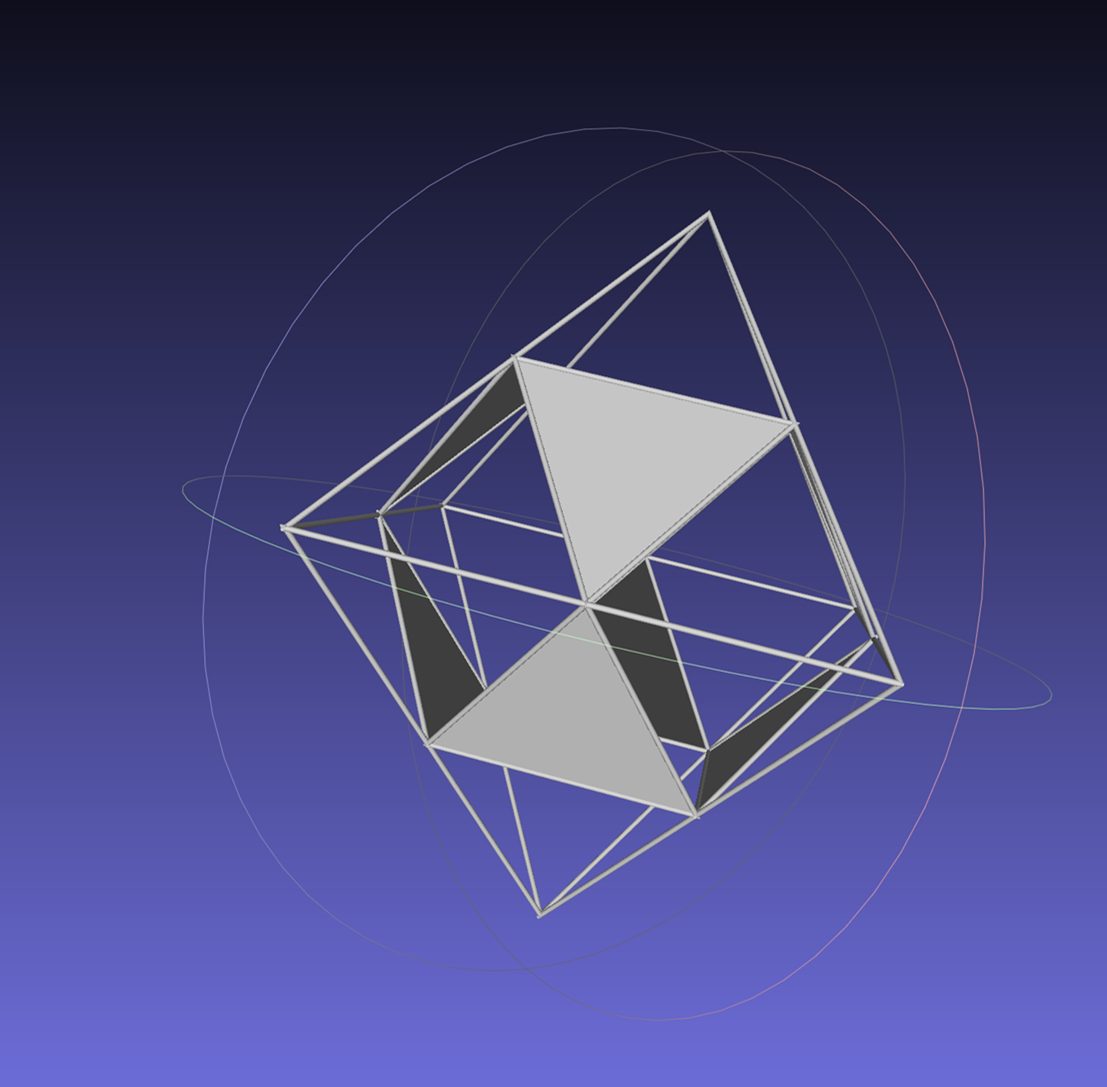

Ambo parcial de las caras de un octaedro

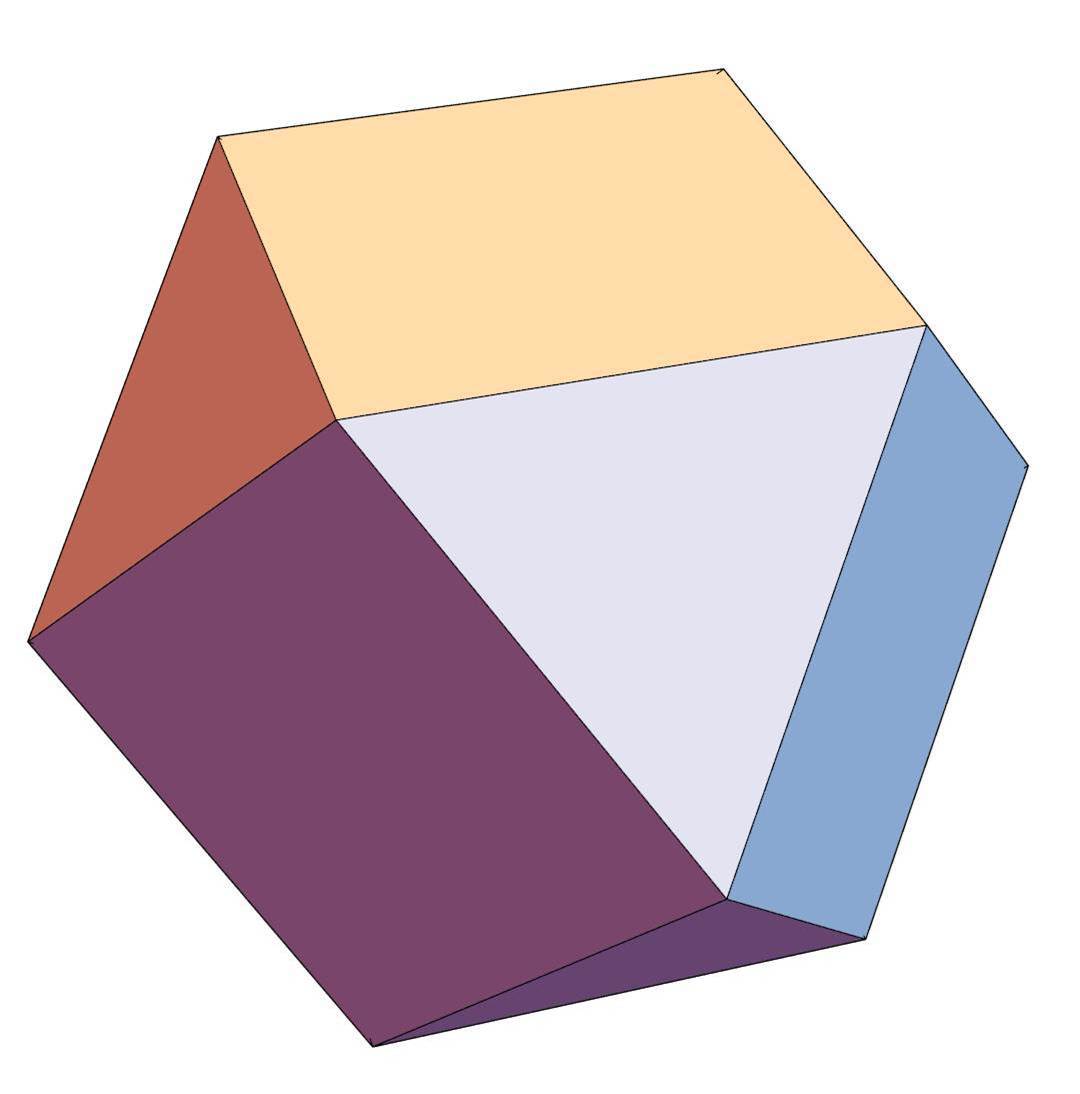

Juntos dan las caras de un cuboctaedro (cubo y octaedro son duales)

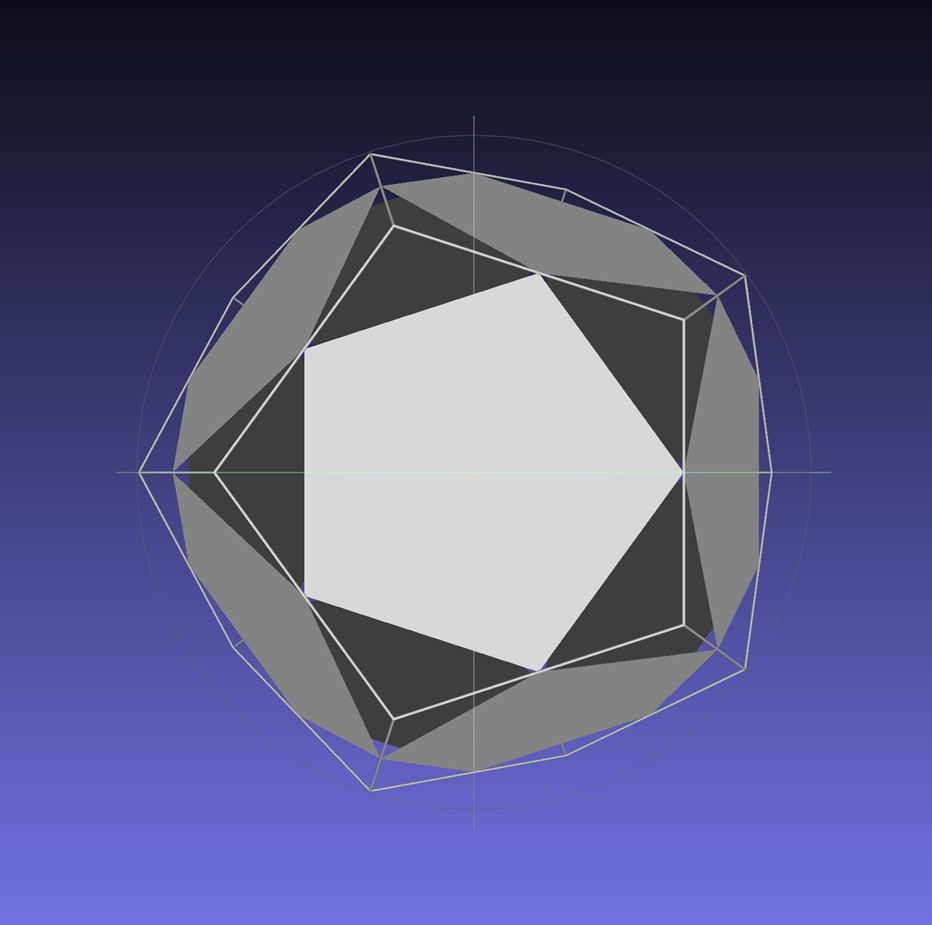

Ambo de las caras de un dodecaedro

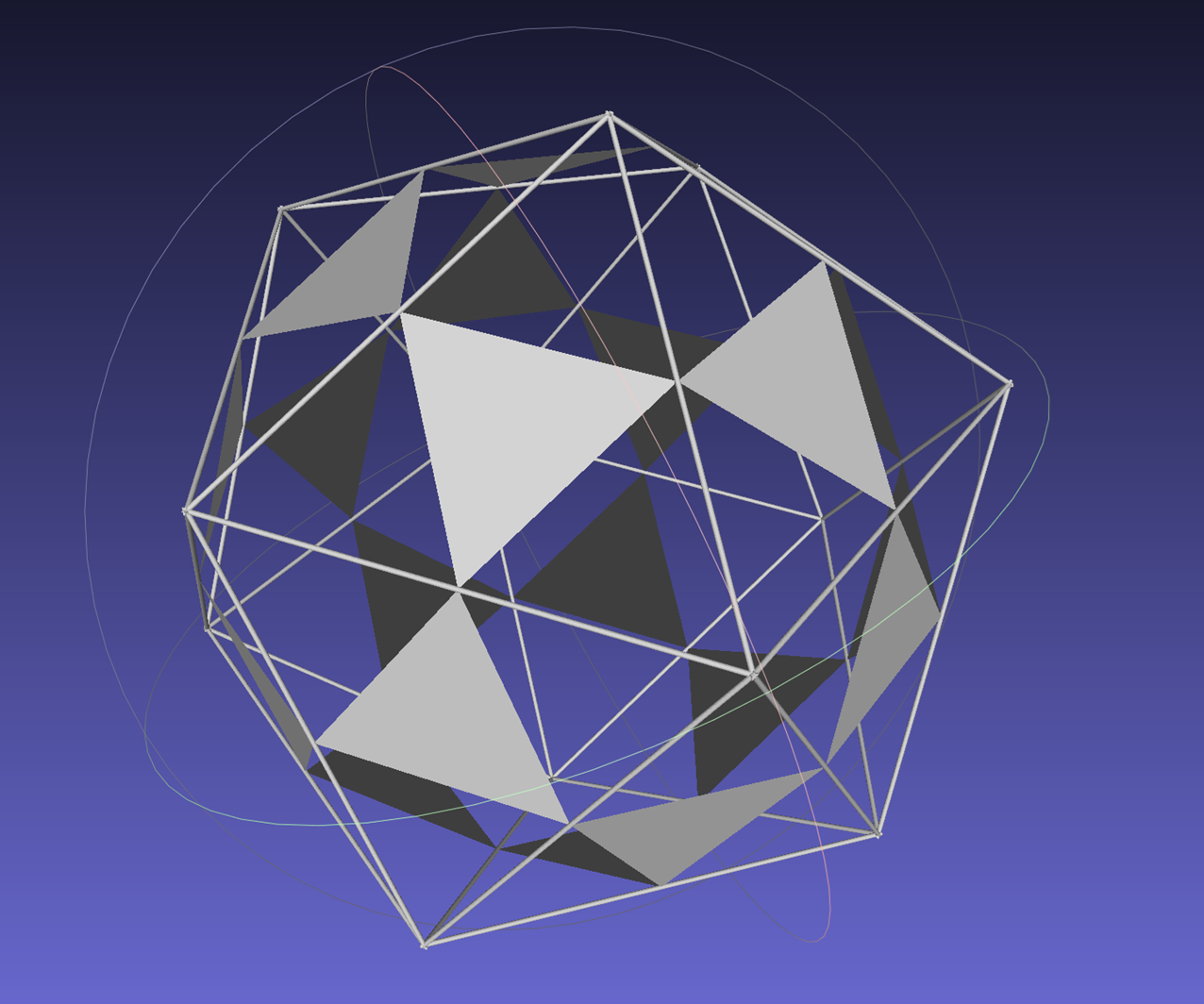

Ambo de las caras de un icosaedro

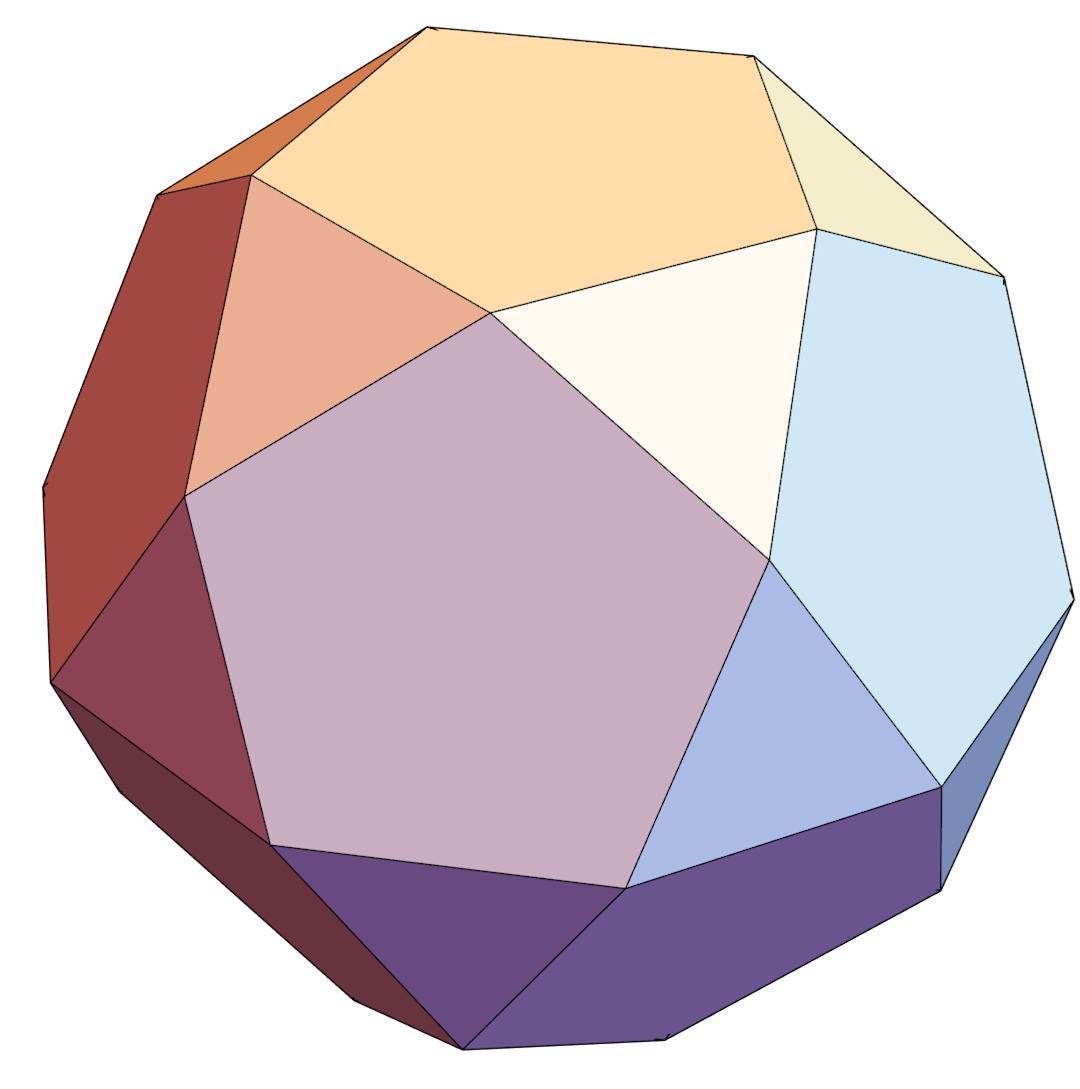

Si las juntamos da el icosidodecaedro (el icosaedro es dual del dodecaedro)
